耳机的接线原理及焊接操作
常见的3.5MM插头耳机有两种，三段线式和四段线式，区别在于有没有麦克风，三段线没有麦克风的输入线，四段线则有，下面分别介绍三段线和四段线的原理图和接线方式。
一、三段线

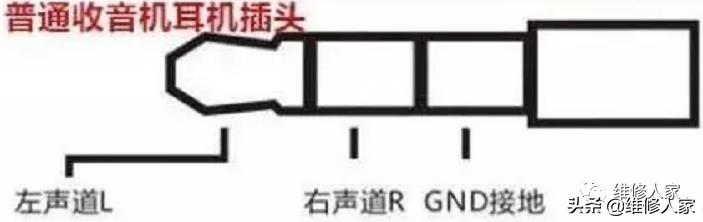

三段线的三根线分别是左声道+、右声道+、公共接地端。三段式耳机插头及实物图如下：
二、四段线

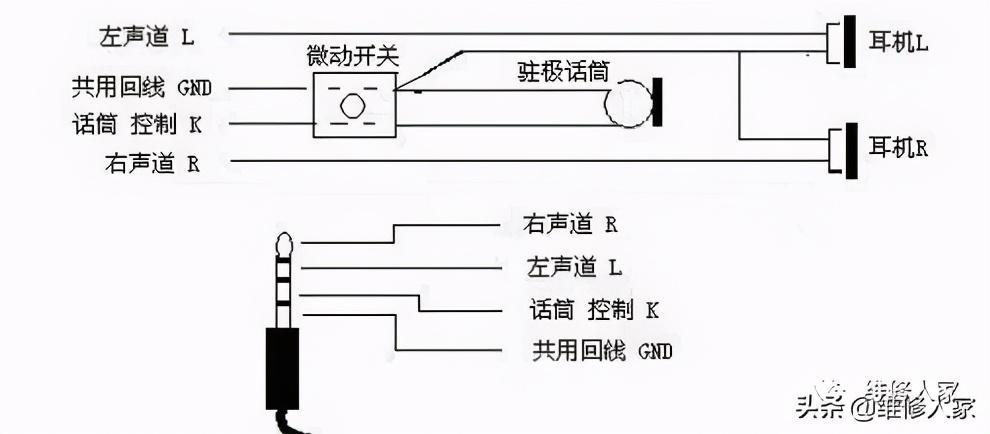

四段线除了有左声道+、右声道+、公共接地端，还有麦克风的输入连接。但四段线插头上接线顺序也不完全相同，区别在于接地端和麦克风端位置有差异，接线原理及实物如下图：

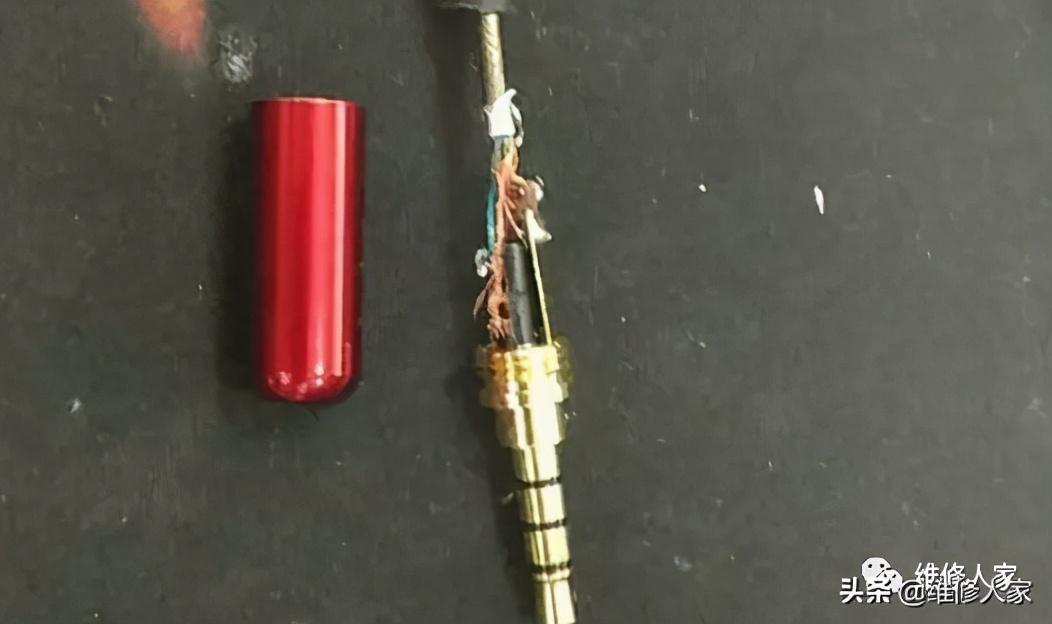

三、接头接线焊接操作

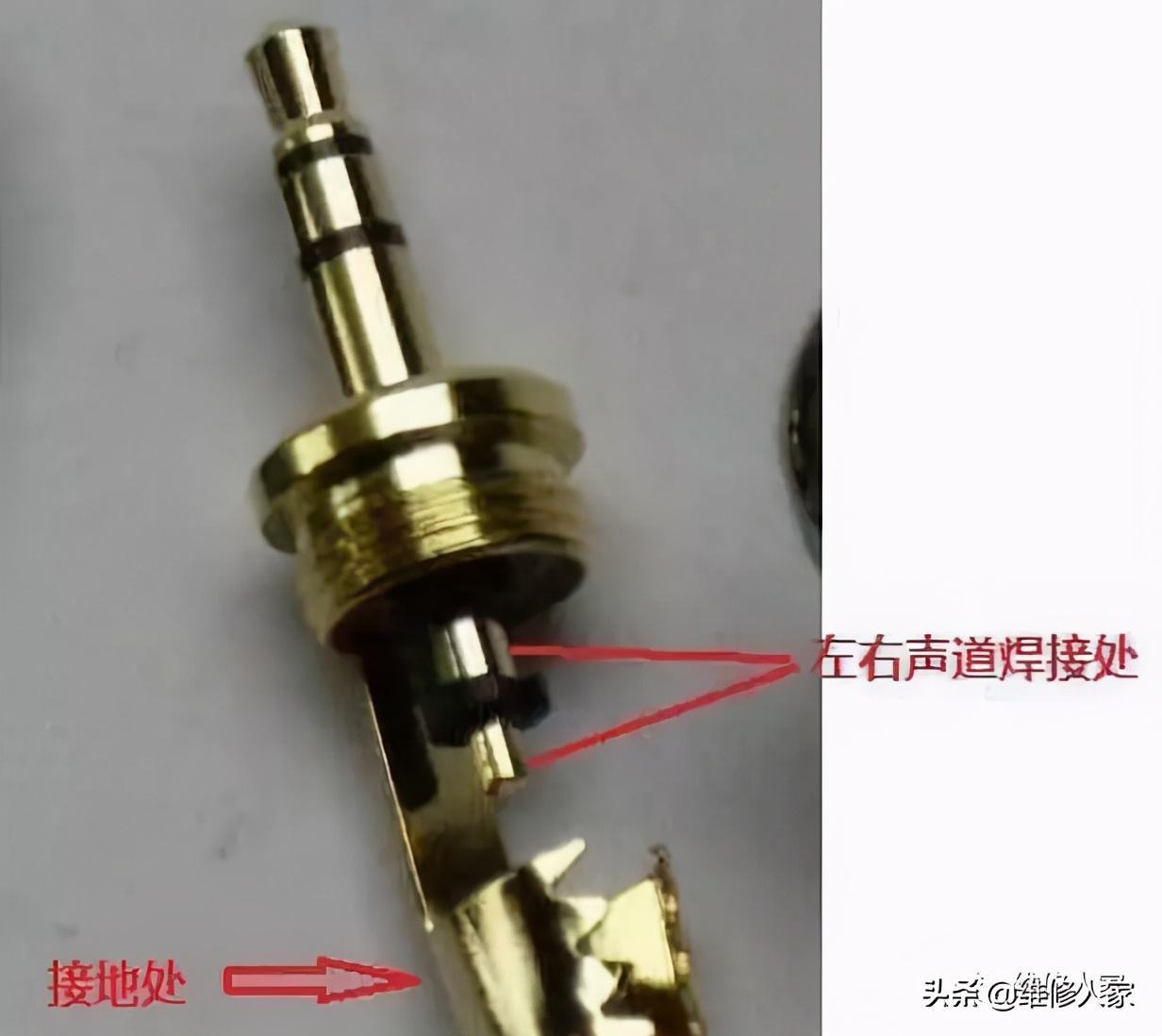

1、查看接头，确定一下焊接的顺序，三根线从下向上焊接。
2、固定接头，将接头夹好，给自己一个方便的角度，方便自己接下来的工作。

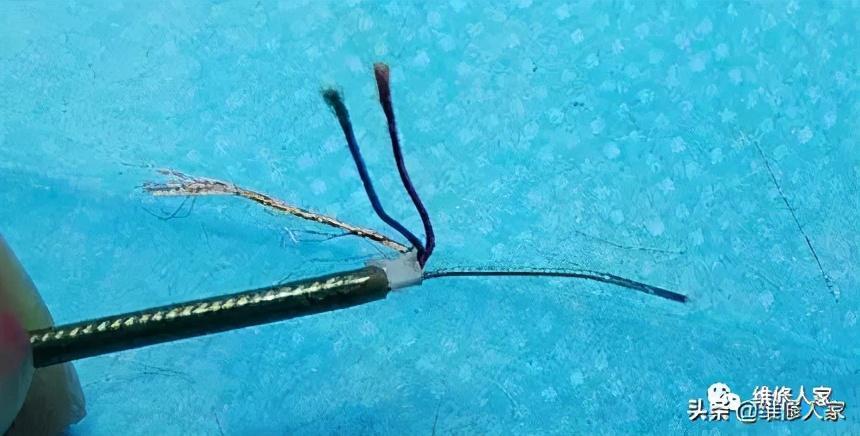

3、将耳机线捋一下，四根线都分出来，将自己要焊接的线单独弄出来。
4、将热缩管，耳机头的螺管，和透明的固定套都按顺序穿进去。
5、查看一下原装的接头接线顺序，和自己之前确定的接线顺序比对一下，确定无误。
6、焊接。焊接的时候焊锡不要太多，因为他三个接线位置比较小而且接近，容易链接到一块。
7、将插头接到耳机上，声音放最大，试一下声音有没有正常。
8、如果成功的话，将热缩管弄到接头上边，酒精灯加热一下保护好，然后将螺头给拧上就好了。
四、耳塞接线操作

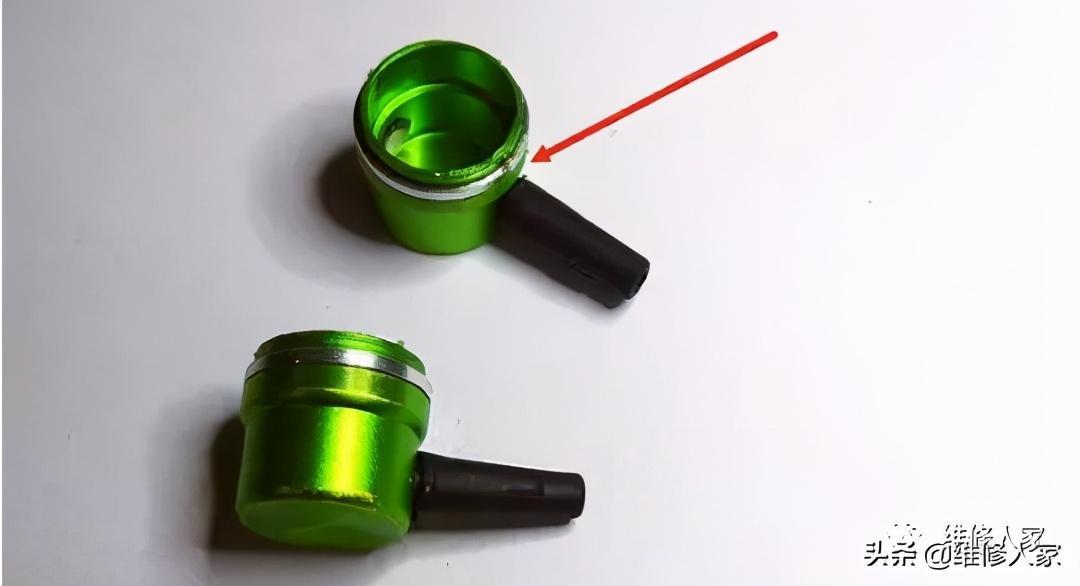

1、准备工作做好，拆塞子，有些塞子是螺纹的比较好拆，大部分的塞子是胶水粘的。这时候就需要用到热风枪，使用热风枪要注意不要一直对着一个地方猛吹，不然线都吹坏了，像吹风机一样转着吹一下。吹一会试着拔一下，一定要垫着抹布或者卫生纸，因为很烫。
2、根据自己拆下来的塞子，确定一下接线的位置。一般都是两根线，一根地线（一般都是黄铜色），一根左右声道线（红色或者蓝色）。这时候就可以把线给剪短，留一小节在塞子上。

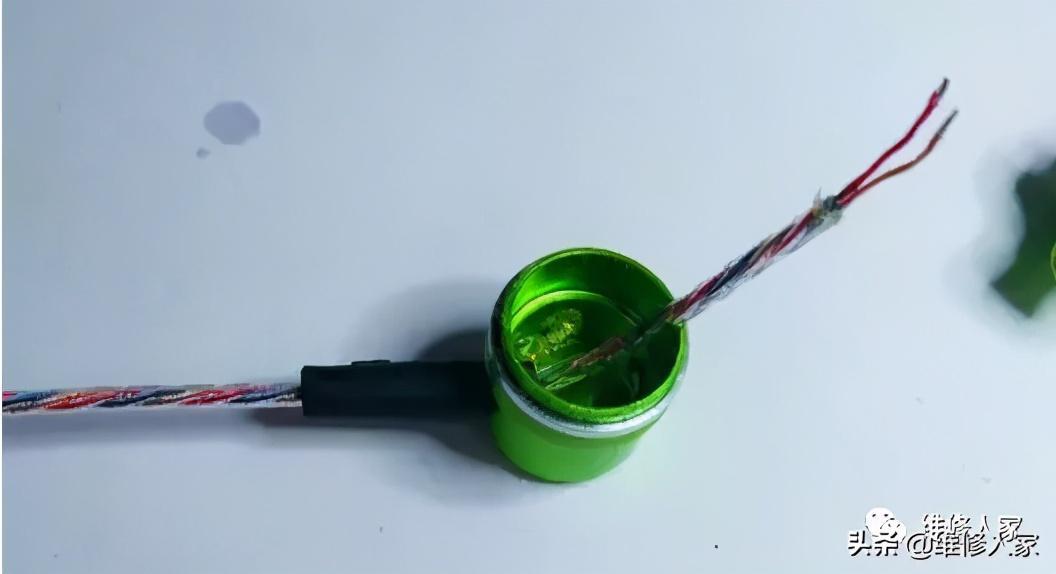

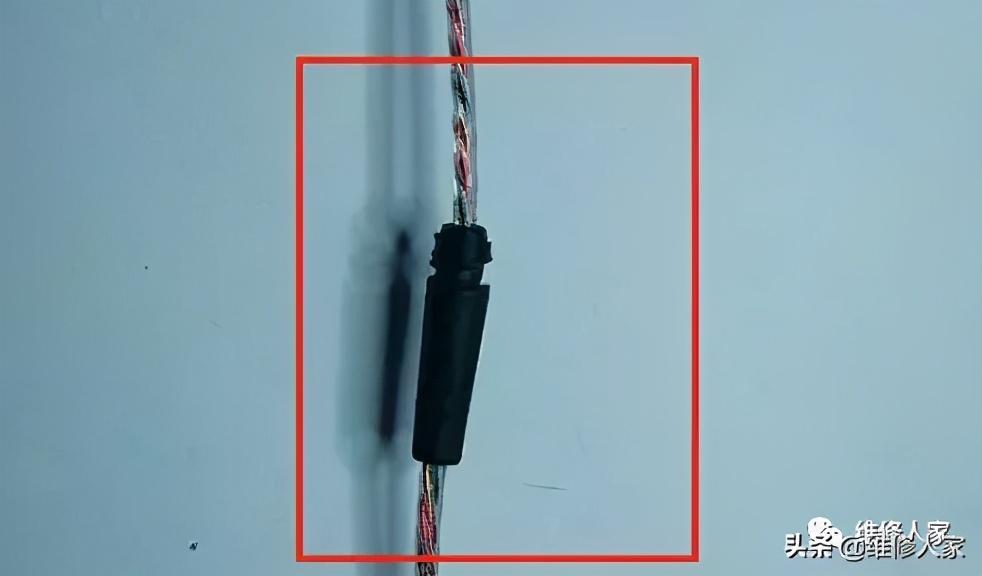

3、将新线穿好。如果这个黑色的东西你也弄下来了，那么一定要先插上这个黑的再穿线，不然穿上线之后不好插进去。
4、穿好之后如果有限位金属比较好，没有的话最好打个结，保护接头。

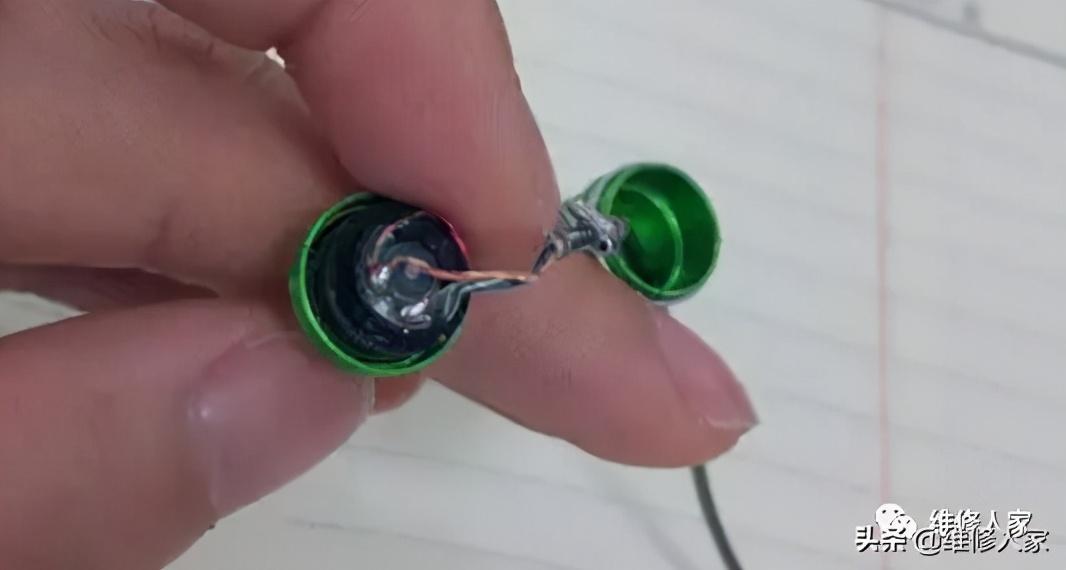

5、将塞子固定住，仍然是先焊接地线，再焊接声道线，焊接之前试一下位置，要方便另一半塞子扣上，再安装的时候就要考虑到这里。
6、焊接之后，在另一半塞子的底部用热熔胶或者其他的胶水固定一下。
7、将塞子盖好，用502封住，试机正常，完美修复。
