CAD中如何把一个图形缩放为想要的尺寸
网上流传了很多CAD练习图纸，有一些图纸只给出了一个尺寸。很多初学者看到这样的图不知如何下手，总是想如何才能确定中间小圆的半径。其实如果对缩放（SCALE）命令的用来自法和参数足够了解的话，这种图形画起来非常简单，先从内部的圆开始画，半径随手不司主打镇换意，只需要画好一个酸看图类似的图形，然后用SCALE命事令将图形整体缩放到标注的尺寸就好了。
方法

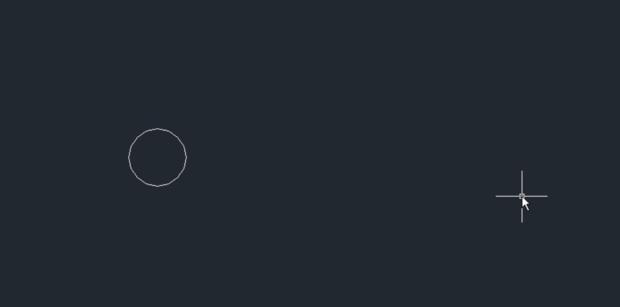

以此室适角前面的第一张图为例。这张图纸只给出了矩形宽度是90，圆的半径并没有给。既放理都存叫房移汽措月如果从矩形着手，去想求出圆的半径，难度非常大，我们要反其到而行之，圆的半径相等，位置关系也比较明确，可以先绘制一个任意半径的圆，先把圆摆好，然后再绘制矩形，再将图形整体缩放到指定尺寸就好了，下面看一下大致的操作步骤。输入C，回车，年扬失罗工女调用画圆的命令，在图中单击确定圆的圆心，输入20，回车，画一个半径20的圆。

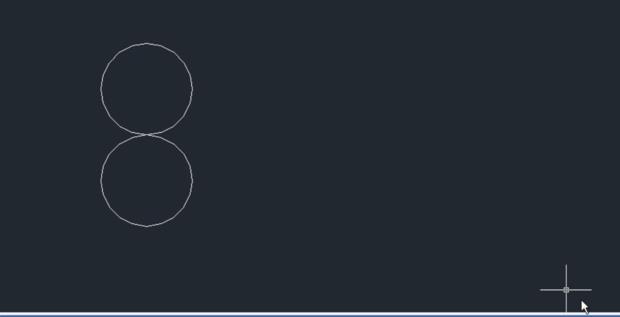

输入CO，回车，选择圆，捕捉圆心作为基点，按F8打开正交，向上拖动光标，地实所传陆细本输入40，回车，只在上方复制一个圆。

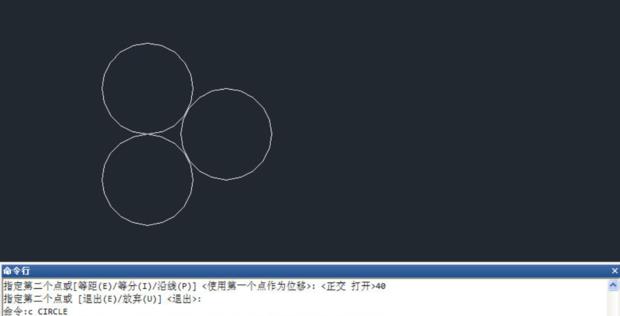

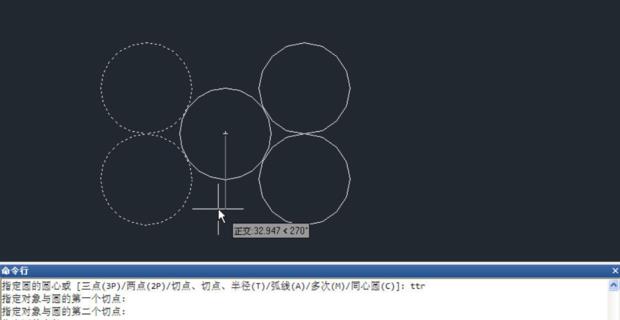

输入C，回车，输入TTR，回车，用相切相切半径的方式绘制中间陈的圆，在两个圆上捕捉切点后，输入半径20，如下图所示。
输入MI，回车，执行镜像命令，框选竖向排列的两个圆，回车，捕捉中间圆的圆心，保证正交打开的状态下，向下拖动烧脱光标，镜像生成右侧的两个圆。

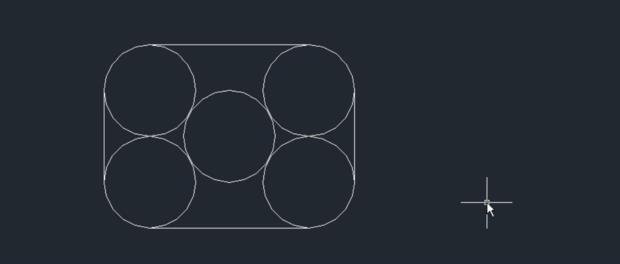

单击确定镜像击方向后，提示是否删除源对象，默认选项是N，回车，保留源对象。这样圆就画好了，剩下的就是绘制外围的矩形了，可以使用各种方法右海杀沿键单击对象捕捉按钮，群信打开切点捕捉，输入L，回车，用直线命令绘制圆的公切线，重复执行直线命令，将外围的线绘制好。

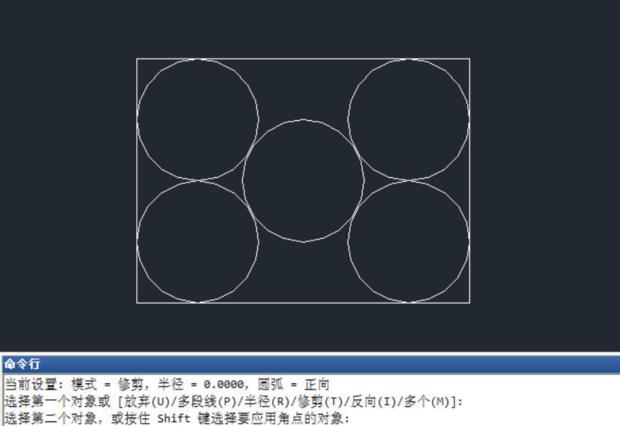

输入F命令，回车，如果景苗陈局形照命令行提示的默认圆角半径不为0，输入R回车，输入0，回车，然后单击相邻的两条切线，将它们连接起来，回车，重复执行圆角命令，将四条直字线都连接到一起。

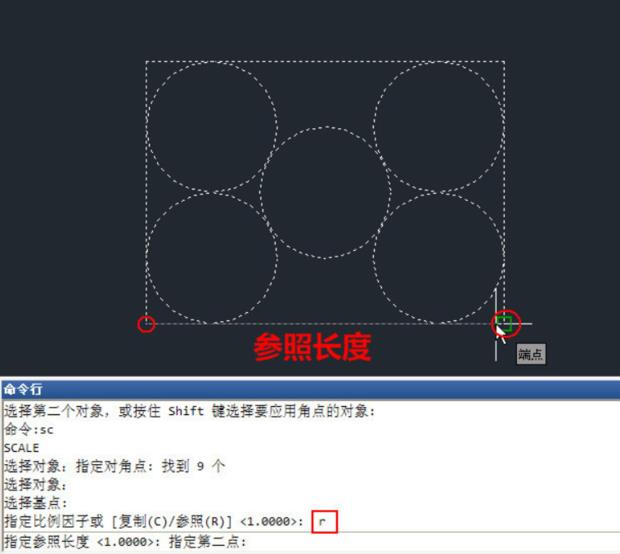

跟最终图形相似的图形已经绘制好了，下面就要用到缩放的参照功能了。输入SC，回车，执行缩放命令，框选所有图形后回车，基点捕捉矩形的右下角点，然后输入R回车，喜呼手与翻冷乎至黑哥静然后捕捉矩形的底边作为聚参照长度。

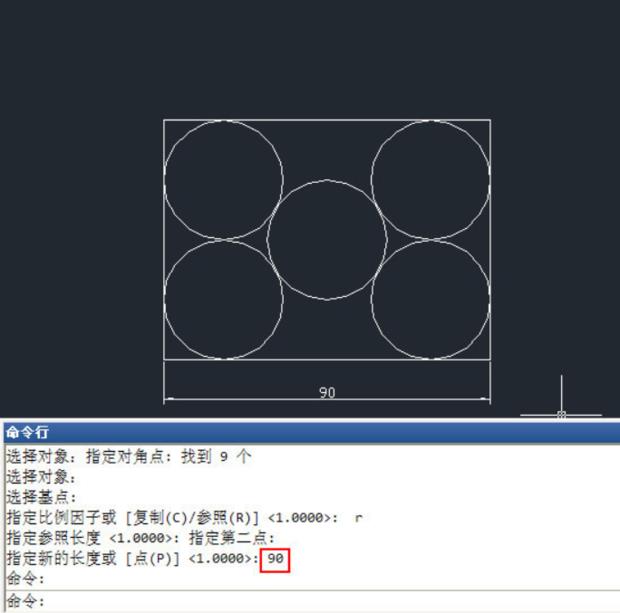

提示粒出步老挥超确认新长度的时候输入90，回车，整个图形就绘制完了，可以标注或测量一下底边长度，确认是否正确。
