世界上最简单、最实用的导弹垂直发射系统
从1980年“基洛夫”级核动力巡洋舰服役开始，垂直发射系统开始在海军舰艇上服役，自此之后，各国研发了各种型号的垂直发射系统。

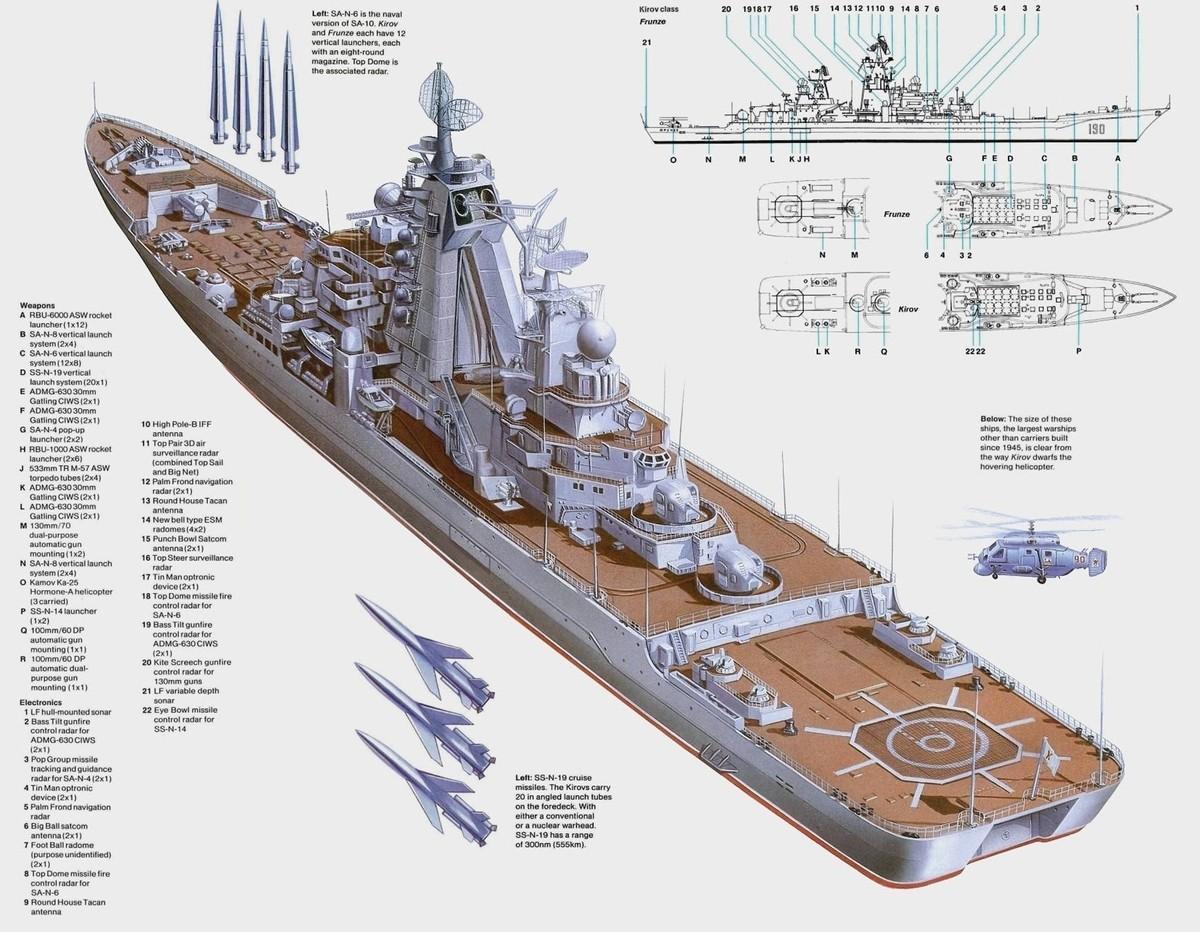

基洛夫号核动力巡洋舰，是全球首艘正式搭载垂直发射系统的战斗舰艇
目前大多数国家海军的新型驱逐舰、护卫舰都采用了垂直发射系统，但是在各种导弹垂直发射系统中，有一种看似简陋、低端的垂直发射系统，但是因其适装性非常好，装备了许多国家的驱逐舰和护卫舰，各国海军中写下了浓墨重彩的一笔。

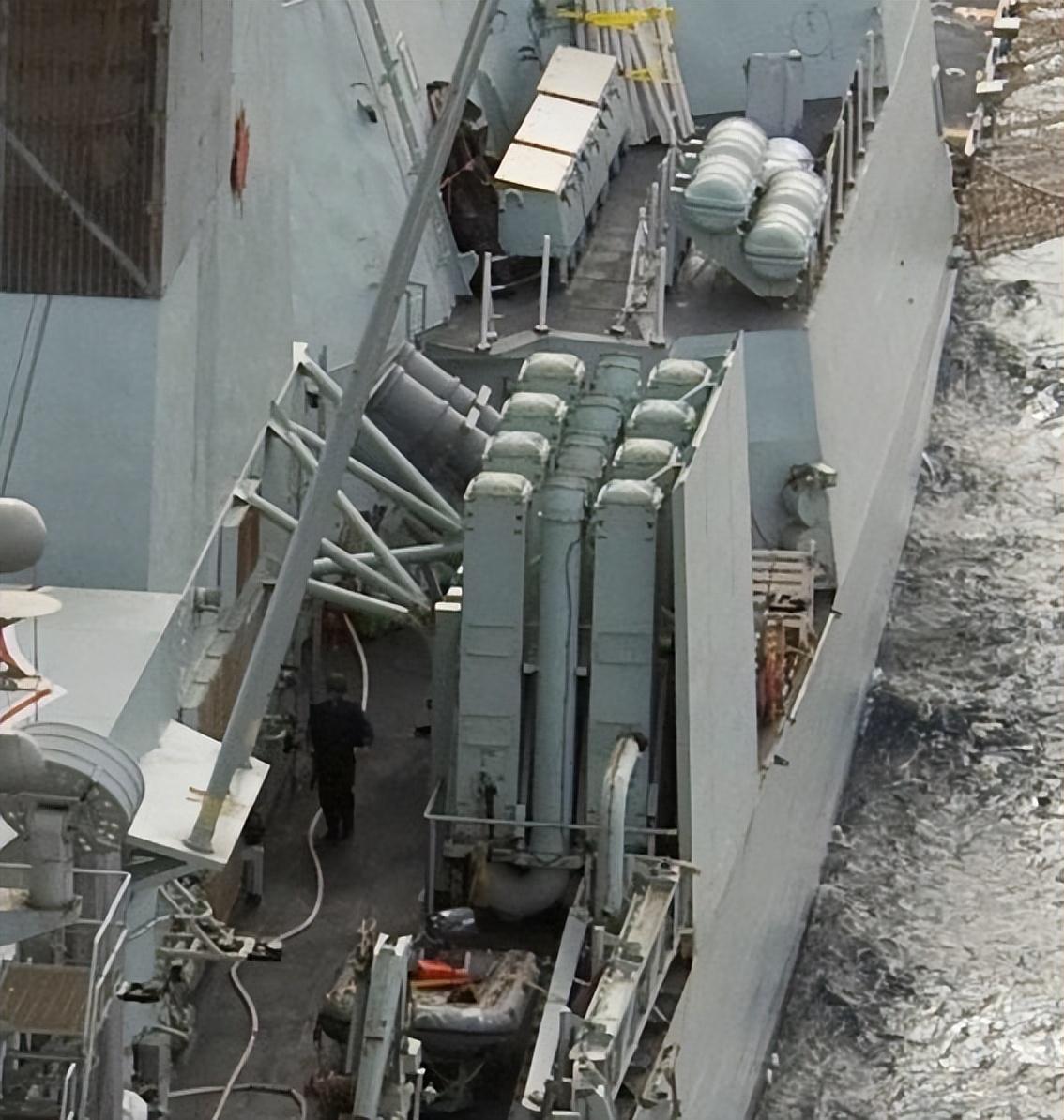

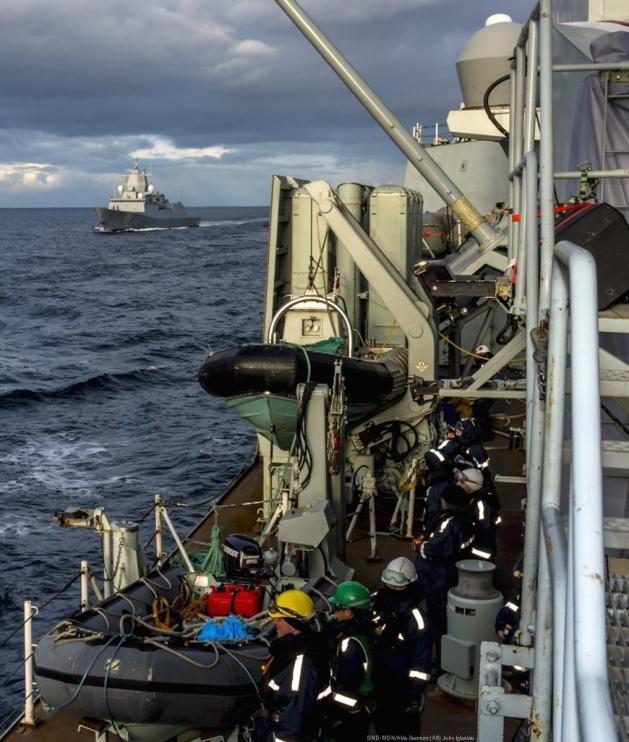

加拿大皇家海军哈利法克斯级护卫舰上的 Mk-48 Mod.0 型垂直发射系统
皇家海军哈利法克斯级护卫舰上的 Mk-48 Mod.0型垂直发射系统
通过上图可以看出，Mk-48垂直发射系统，结构完全裸露在外，一眼就能看到导弹发射筒和排焰通道，每个导弹发射筒安装有一枚RIM-7 型“海麻雀”防空导弹，每枚导弹都有自己单独的排焰通道，互不干扰。

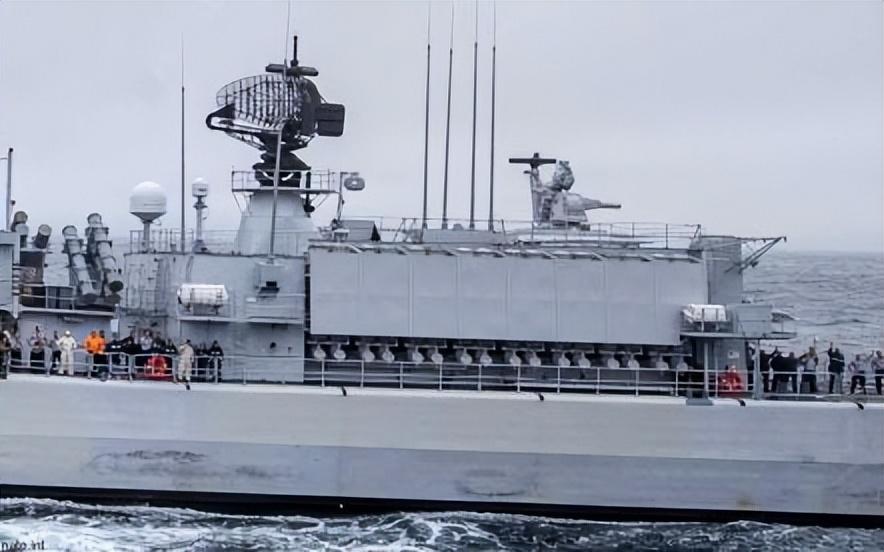

搭载16单元的 Mk-48 Mod.1 垂直发射装置的比利时海军 卡雷尔.多尔曼级级护卫舰
比利时海军的“卡雷尔·多尔曼”级护卫舰满载排水量3320吨，长度只有122米，宽14.4米。
机库一侧一字排开的垂直发射系统，全球海军，独此一家
该舰搭载了2座四联装的“鱼叉”导弹发射装置，1门奥托76mm舰炮，1门“守门员”近程防空系统，2座Mk32型双联装324mm鱼雷发射管，还搭载了一架舰载直升，并且设有机库，已经没有多余的地方用来安装防空导弹系统。

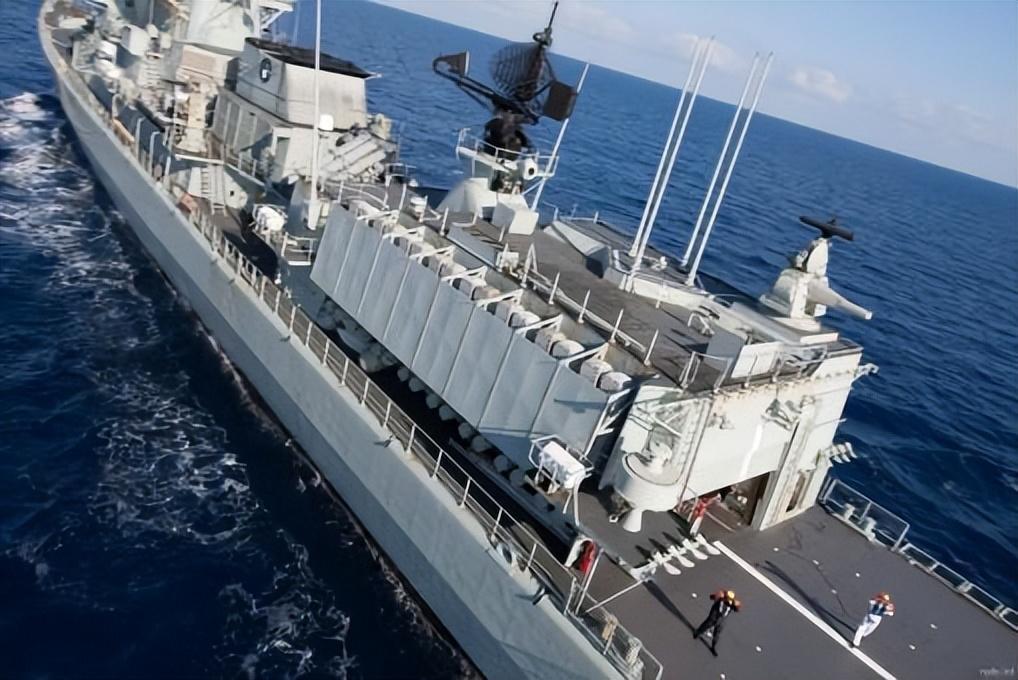

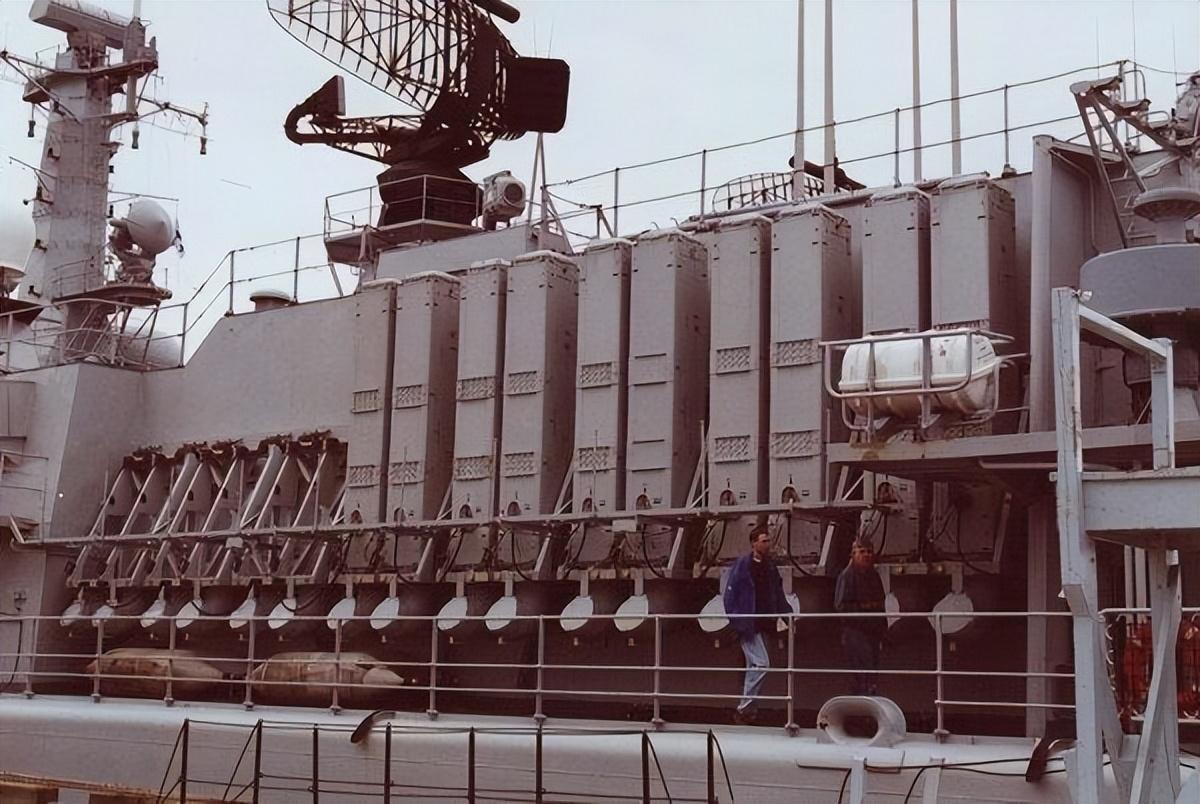

比利时海军 卡雷尔.多尔曼级级护卫舰机库侧面 Mk-48垂发特写
但是得益于 Mk-48垂直发射系统良好的适装性，在机库的左侧，一字排开安装了16枚防空导弹，这是其他垂直发射系统都做不到的，看似简陋的风格，却有非常好的适装性。可见，适合自己的就是最好的。
Mk-48上的RIM-7 海麻雀导弹筒
Mk-48垂直发射系统最大的特点是采用了2单元的模块，能够安装在战舰原本无法利用的空间上，具有非常高的适装性。

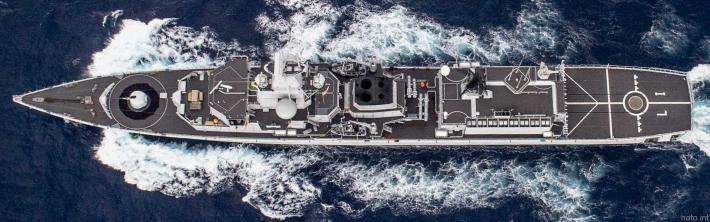

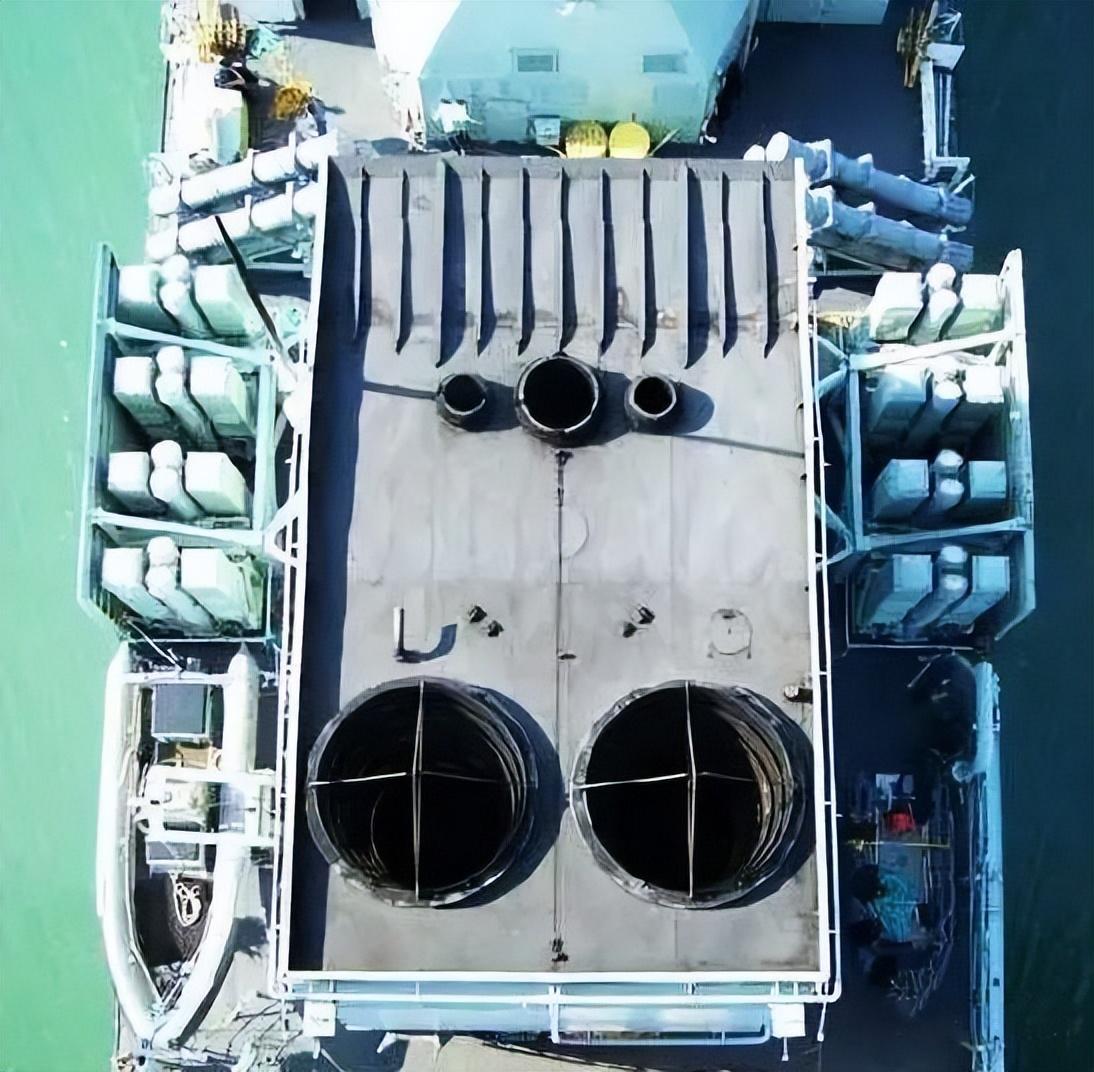

烟囱两侧的空间即可安装16单元的垂发
安装中的垂直发射系统，排焰管安装完毕，但是导弹发射筒没有安装
Mk-48垂直发射系统2个单元模块的发射筒重量为660kg，排焰系统为330kg，舰船安装接口等重量为360kg，共计1.35吨，8单元的垂发系统空重5.4吨，即使安装16单元的垂发系统，也只有10.5吨，重量和体积远远小于Mk-41垂直发射系统，对军舰影响较小。
韩国的广开土大王级驱逐舰安装了16单元的Mk48 型垂发系统
Mk48垂直发射系统是美国雷锡恩公司研制，该系统主要用于北约组织各国（荷兰、加拿大、澳大利亚、西班牙、意大利的军舰上都有装备）以及韩国、日本的海军舰艇装备，该系统已装舰40多套。
Mk48垂直发射系统相当紧凑，安装方式可以说是见缝插针
Mk48垂直发射系统看似简陋，但是对于安全的要求可一点都没有降低。Mk48可以承载“海麻雀”导弹发射失败之后，火箭发动机在发射管中持续燃烧，直到燃料完全燃烧完毕，也不会爆炸，不会波及其它导弹。
Mk48还有6联装发安装方式
Mk48垂直发射系统主要有4种不同的结构，分别是Mod0、Mod1、Mod2、Mod3型，用来满足不同舰艇的需求。
注意拿大“哈里法克斯”级导弹护卫舰烟囱两侧的Mk48 Mod 0型垂发系统
Mk48 Mod 0型垂发系统，最原始版本，采用的是2单元发射系统，在两个导弹发射箱中间有2根排焰管路，不需要穿透舰体，可以安装在甲板上。

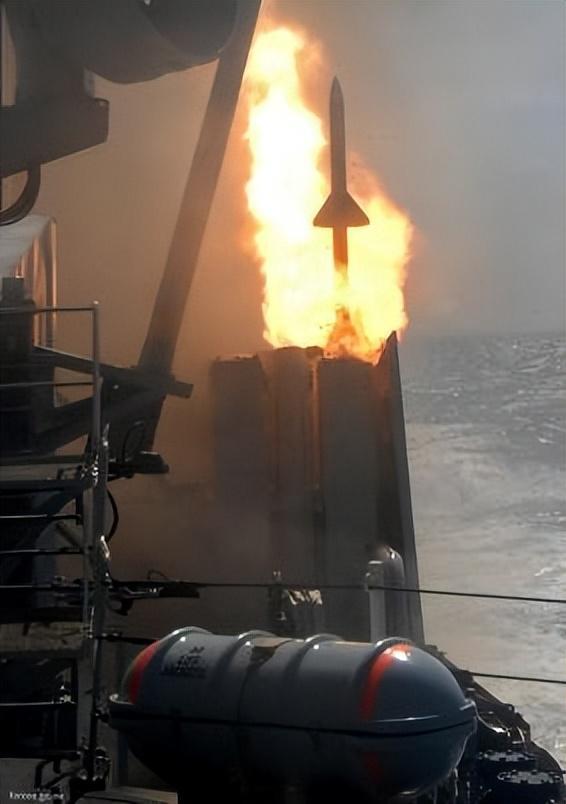

加拿大的“哈里法克斯”级导弹护卫舰发射“海麻雀”
Mk48 Mod 0型垂发系统最早安装在了加拿大的“哈里法克斯”级导弹护卫舰上，在烟囱的两侧各安装了8单元的垂发系统，全舰共计安装16枚“海麻雀”舰载防空导弹。

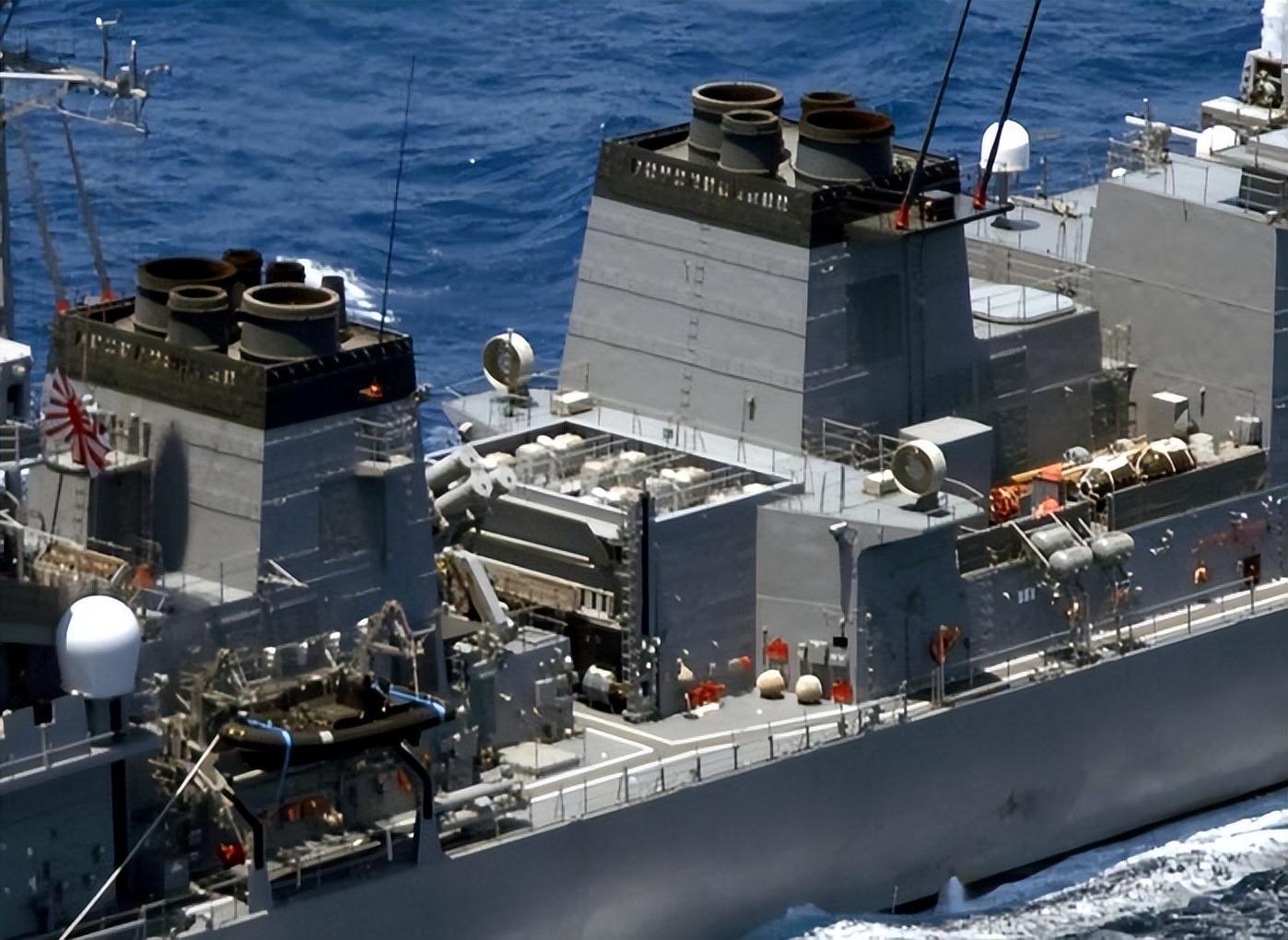

日本的“村雨”级驱逐舰，在两个烟囱中间安装了16单元的Mk48 Mod 0型垂发系统
Mk48 Mod 1型垂发系统，可以说是为比利时海军的“卡雷尔·多尔曼”级护卫舰量身定做的，因为Mk48 Mod 1型垂发系统只装备了该级护卫舰。
尚未安装完毕的Mk48 Mod 1型垂发系统，结构一目了然
主要特点是排焰管不是朝上排，而是朝着一侧排焰，而且省去了排焰管，更加节省了空间和重量。但是排焰的一侧不能有东西阻挡，
Mk48 Mod 1型垂发系统，注意排焰管都朝向舰体左边，发射时，这个地方不能有人
Mk48 Mod 2型垂发系统可以安装在舰体内部，与Mod 0型类似，也是采用两个导弹发射箱中间夹一对排焰管的结构，采用16单元的结构。韩国的广开土大王级驱逐舰与希腊MEKO-200HN海德拉级（Hydra class）都是采用的16单元的Mk48 Mod 2型垂发系统。

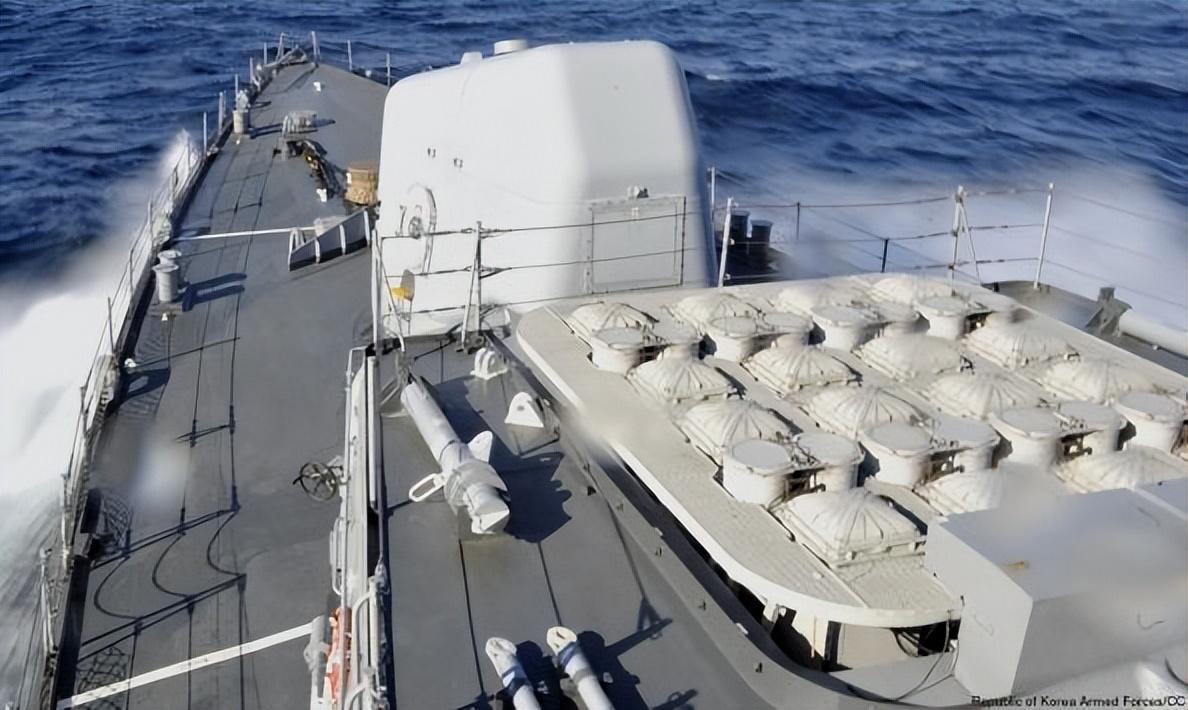

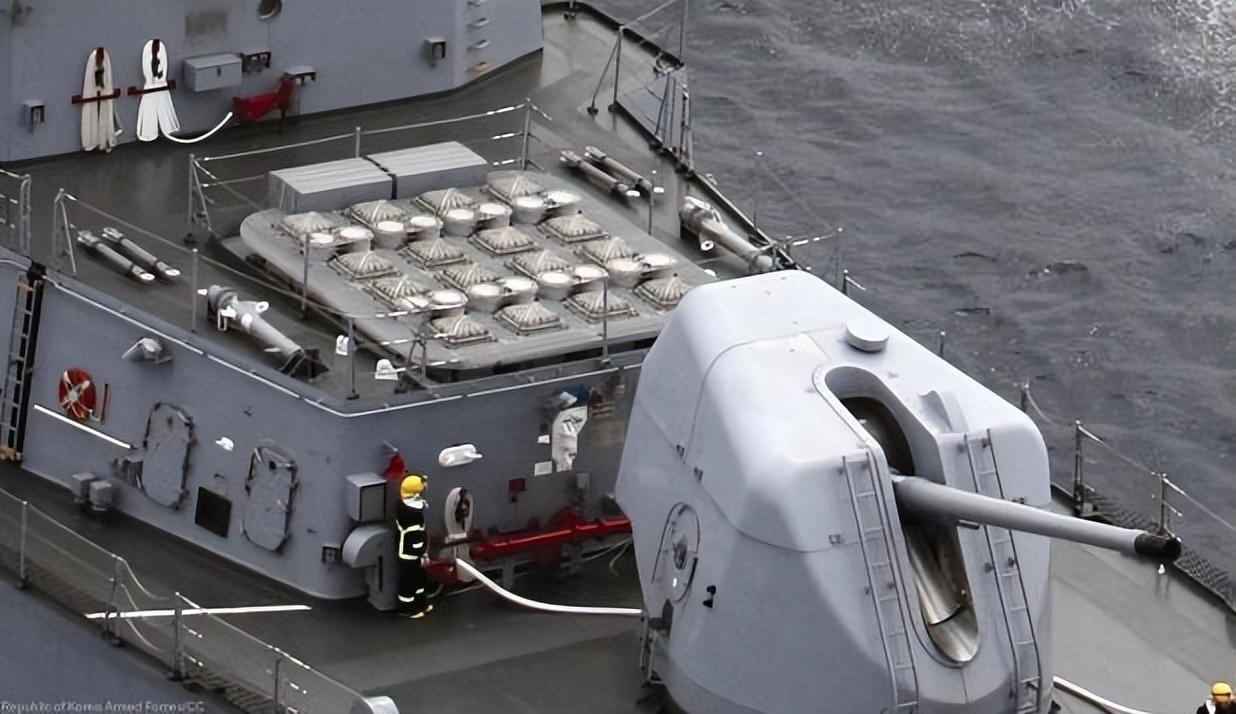

韩国的广开土大王级驱逐舰安装的Mk48 Mod 2型垂发系统
Mk48 Mod3型垂发系统是为了适应丹麦海军的舰艇而设计的，装备了丹麦尼尔斯·尤尔级导弹护卫舰、丹麦弗莱维费斯肯级多任务舰艇、阿布沙龙多功能支援舰以及“拉斯穆森”级巡逻舰。

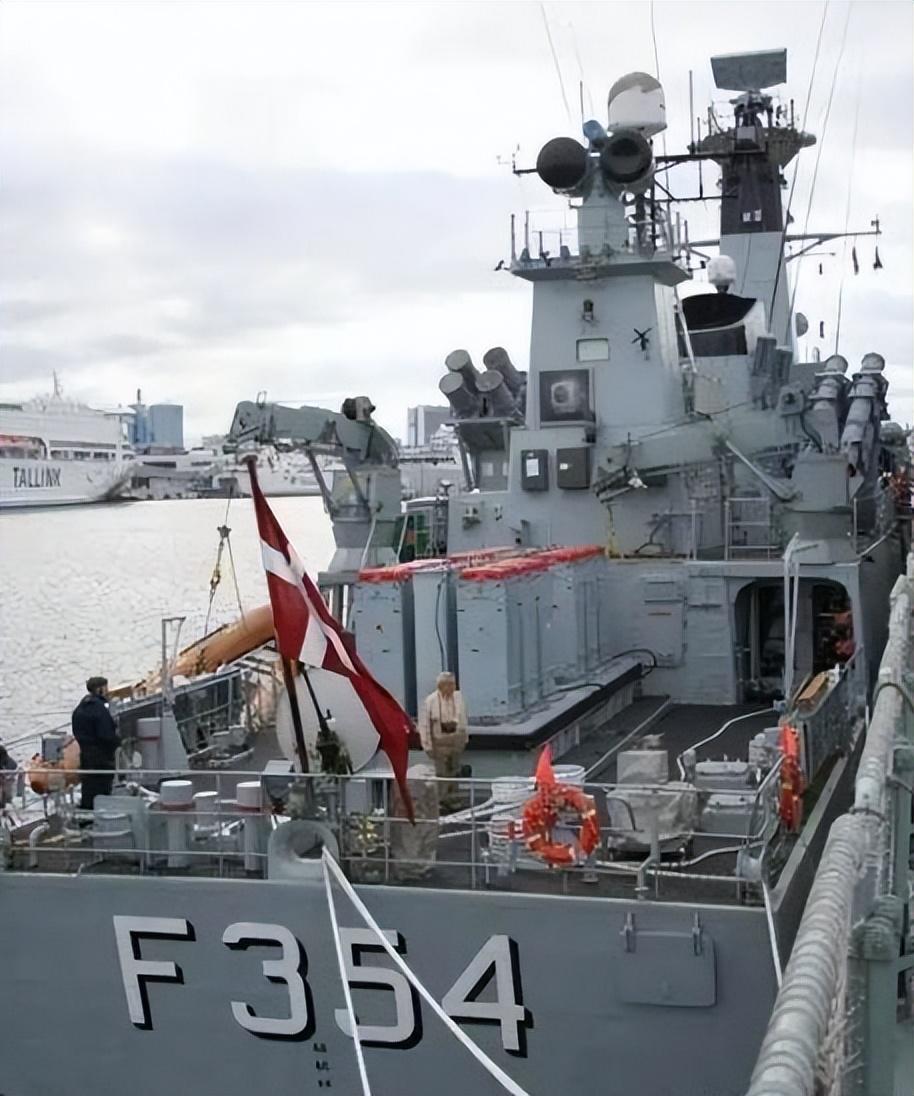

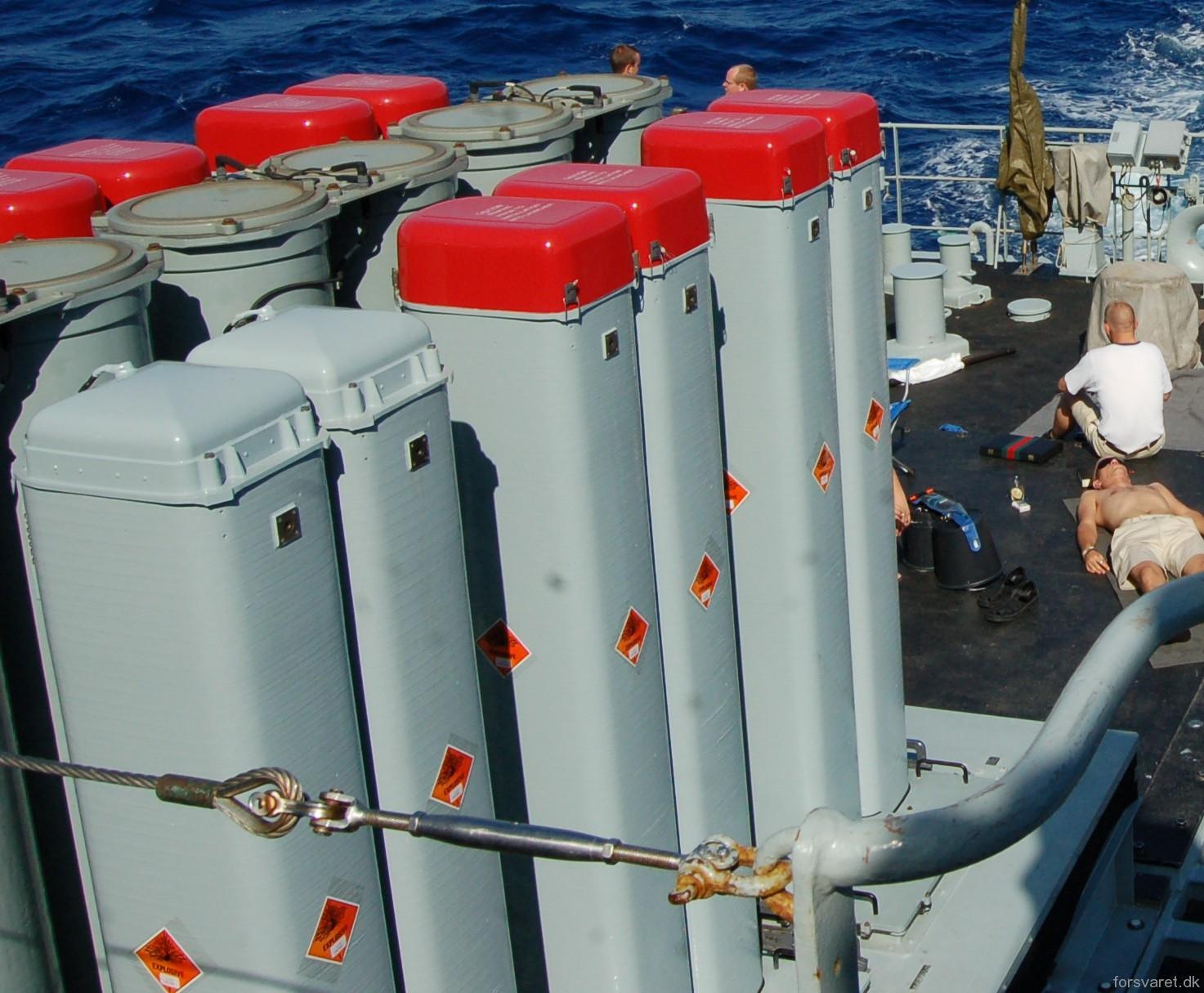

丹麦尼尔斯·尤尔级导弹护卫舰舰尾装备的Mk48 Mod3型垂发系统
Mk48 Mod3型垂发系统结构是三组发射器（共6发导弹），每组发射器还是采用2个发射管中间夹2根排焰管的结构。但是Mod3型将导弹发射器与控制系统整合成一个整体式模组单元，发射器位于上部，控制单元位于发射器下方的箱型结构内，装舰时只有发射器暴露在甲板上。

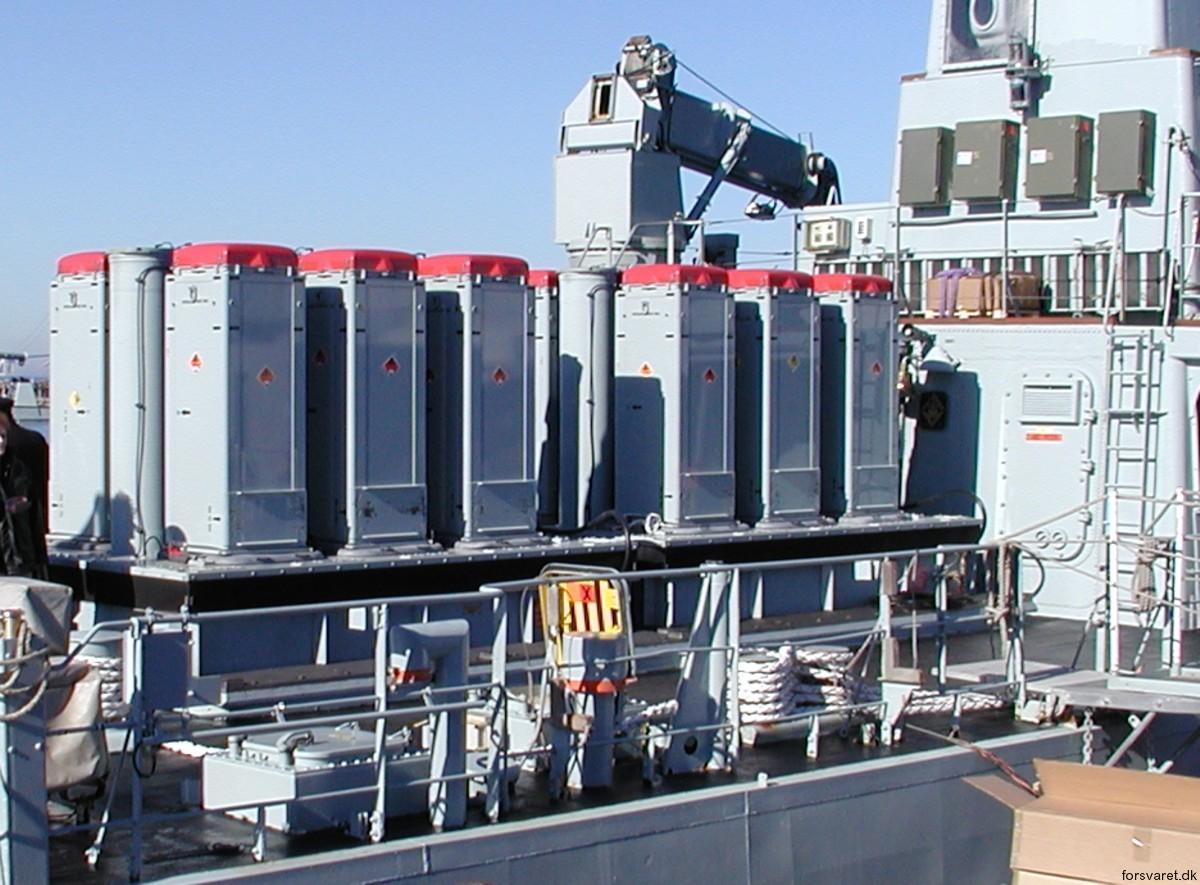

丹麦尼尔斯·尤尔级导弹护卫舰装备的Mk48 Mod3型垂发系统
Mk48 Mod3型垂发系统的安装也十分简便，只需将箱型总成设置在甲板上的凹槽结构，再连上电源以及来自射控系统的信号排线即可。
丹麦尼尔斯·尤尔级导弹护卫舰装备的Mk48 Mod3型垂发系统

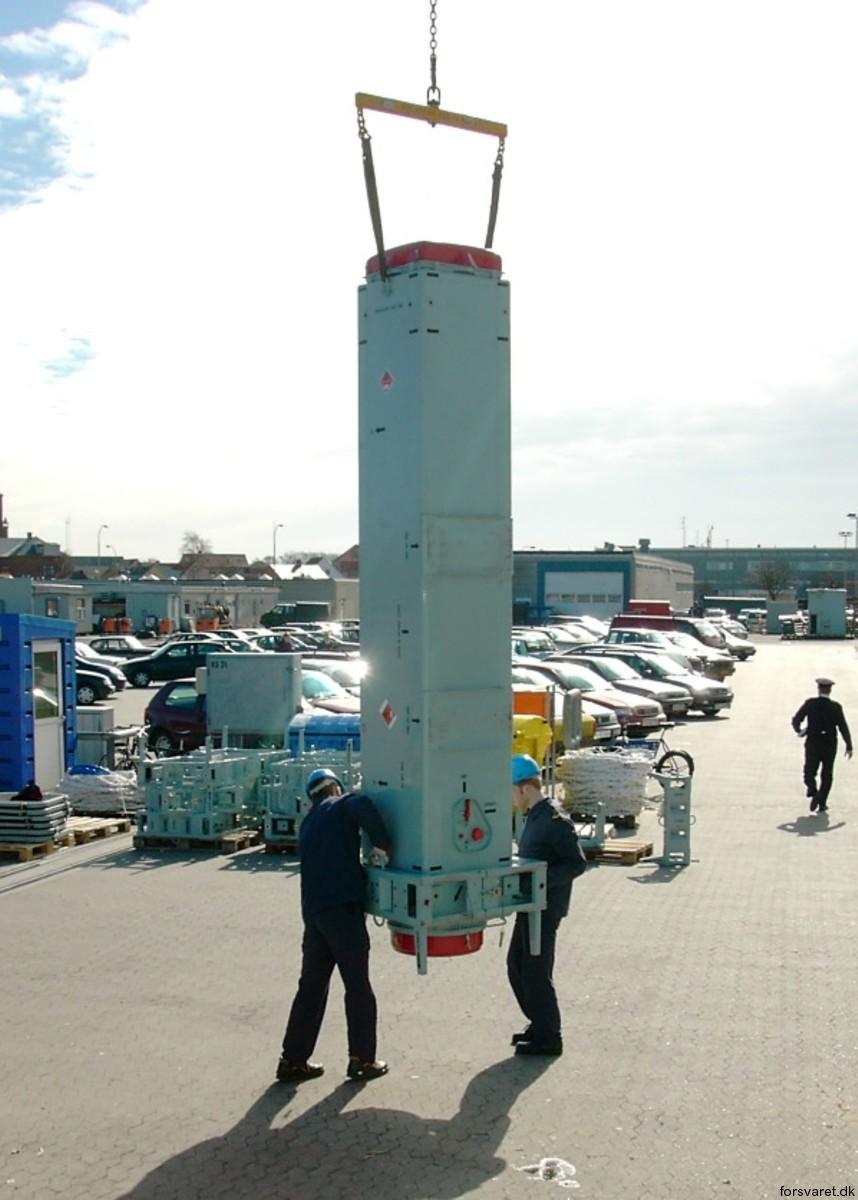

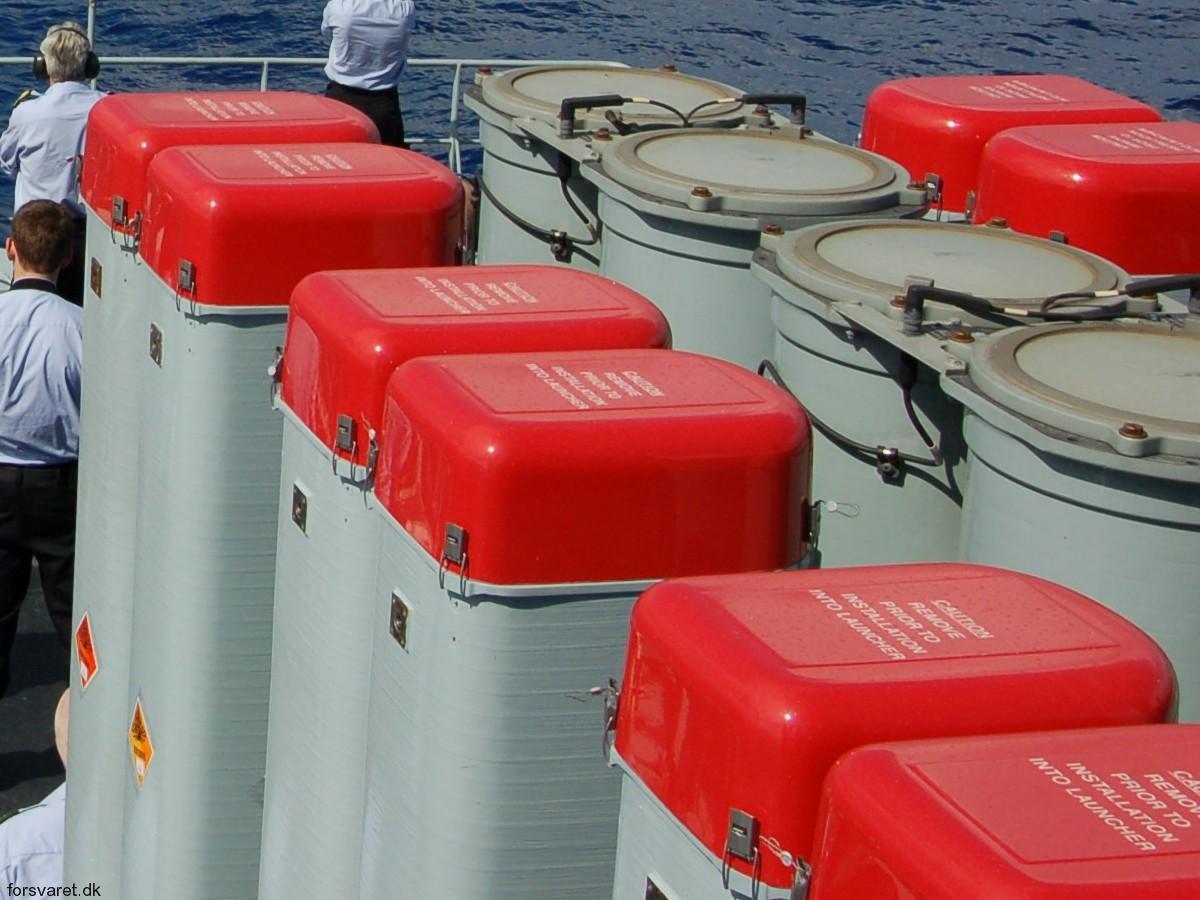

Mk-48 Mod.3型的 RIM-7 “海麻雀”导弹筒
Mk-56垂发系统
随着RIM-7 “海麻雀”导弹更换为RIM-162 “改进型海麻雀导弹” (ESSM)，美国雷锡恩公司在Mk-48垂发系统的基础上，研发出了Mk-56垂发系统，将Mk-48的发射管改为RIM-162 “改进型海麻雀导弹” (ESSM)的双发射管，装载量比之前增加一倍。

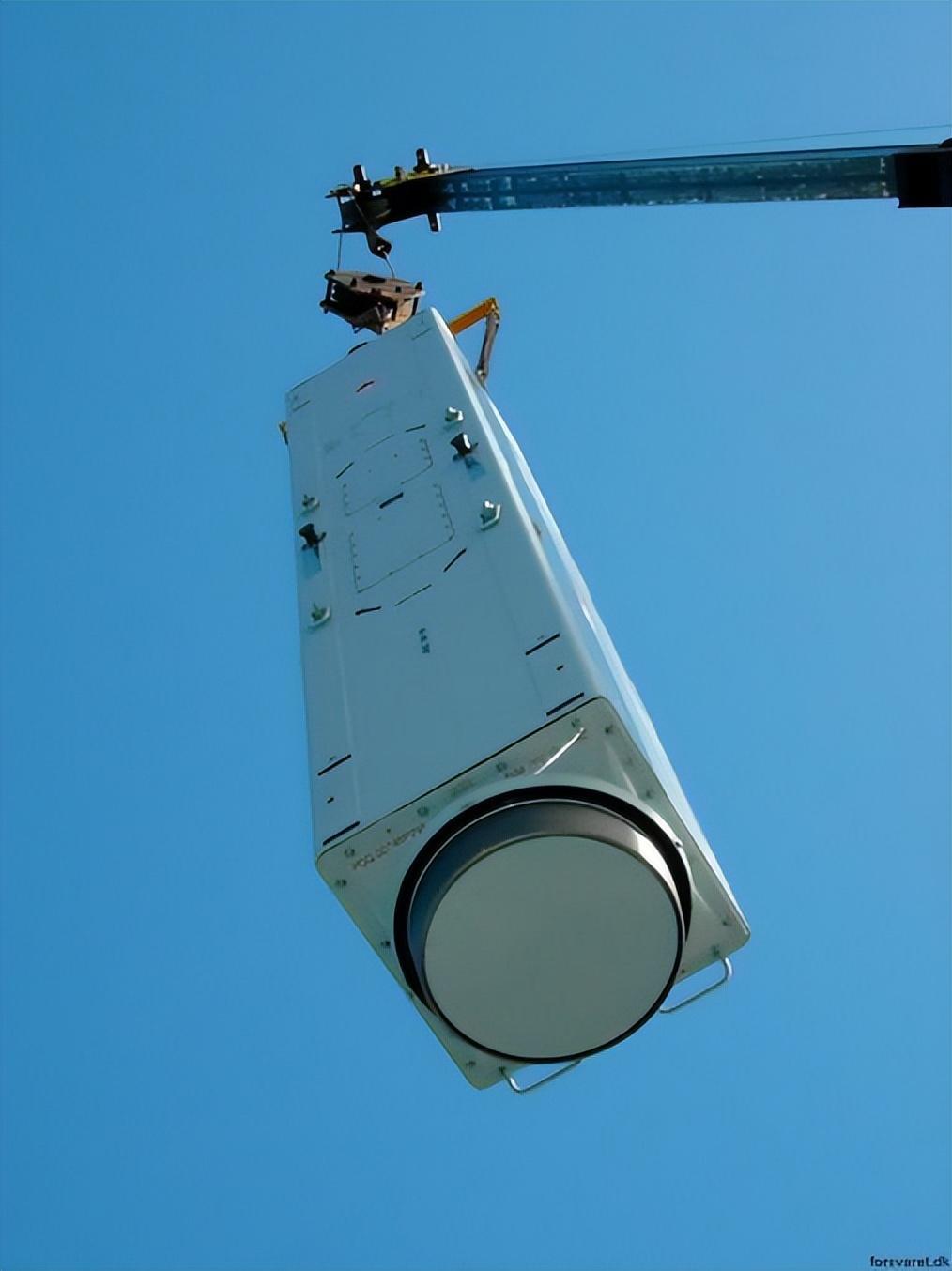

安装中的Mk-56垂发系统
RIM-162“改进型海麻雀”的弹翼比原来RIM-7 “海麻雀”弹翼更小，才可以实现从原来的单发改为双发

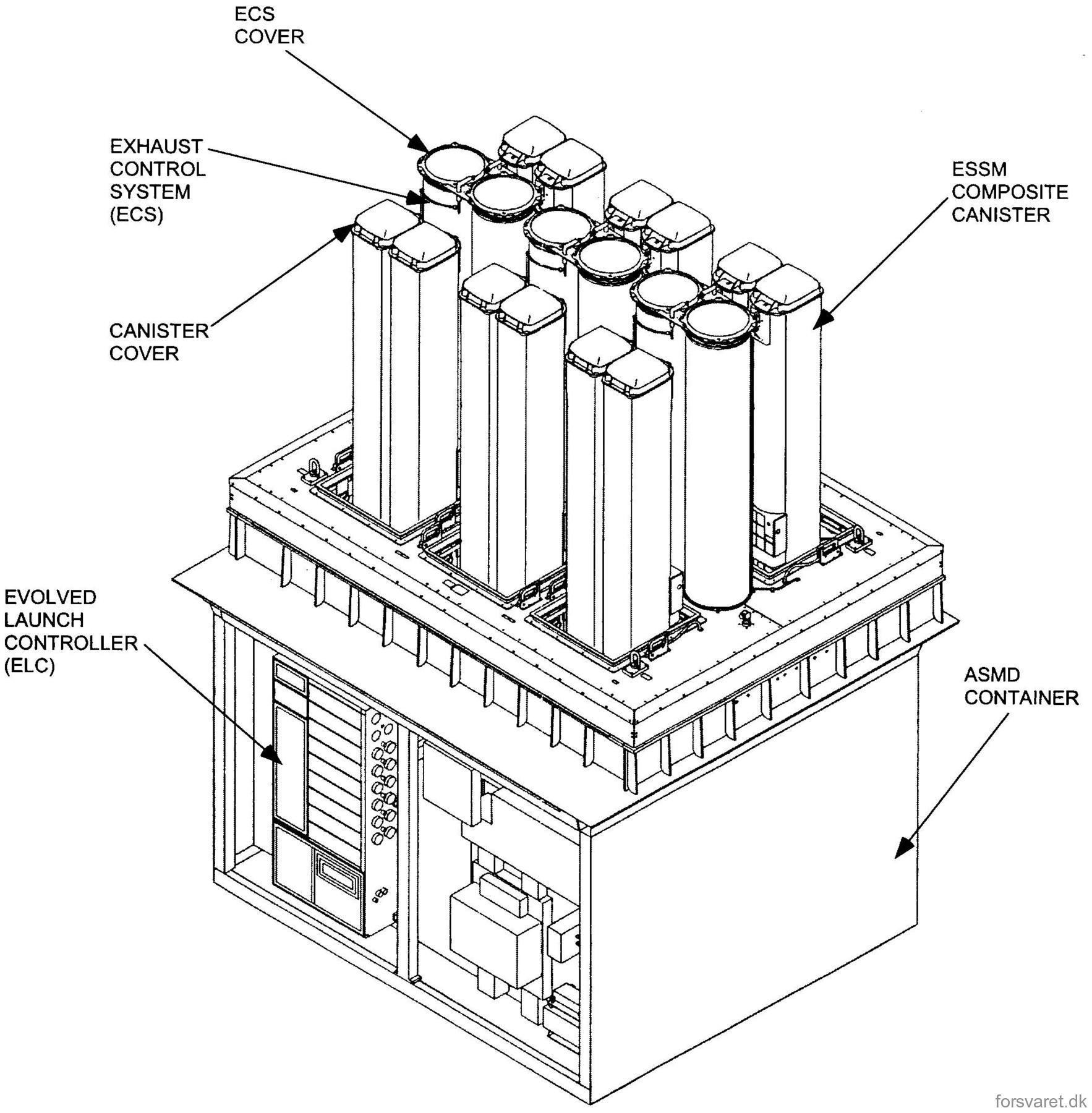

Mk-56垂发系统
上图中，一套12联装的发射系统重10.25吨，尺寸为3.66m×2.71m，高度4.65m，甲板下面的控制模块重量为250kg，整套系统重10.5吨。MK-56的电源形式有两种，第一种为115V、60Hz的交流电，另一种为440V、400Hz的交流电。
Mk-56垂发系统
与原来的MK-48相较，MK-56具有即时热抽换能力，比MK-48垂发系统具有更长的寿命，而且轻巧且易于维修。
Mk-56垂发系统
MK-48、MK-56垂直发射系统，虽然结构简单，但是凭借较强的适装性，使很多原本不具备安装垂直发射系统、或者是没有空间安装防空导弹的驱逐舰和护卫舰具备了一定的防空能力，这种能力是其他垂直发射系统所做不到的。还是那句老话，适合自己的，才是最好的！

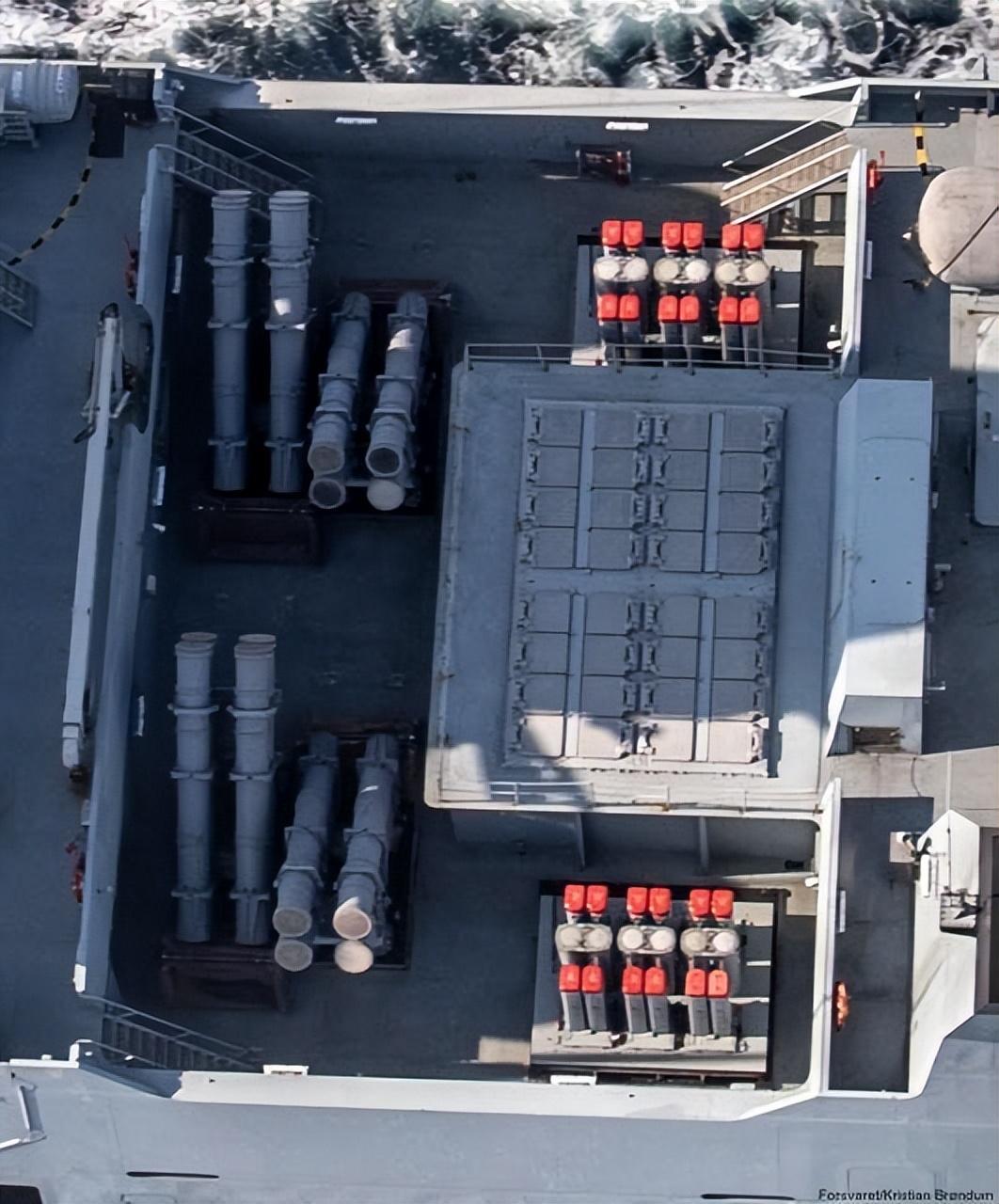

丹麦伊万·休特菲尔德级护卫舰上的2组12联装的Mk-56垂发系统（两侧红色）
MK-48 Mod0
MK-48 Mod1
MK-48 Mod2
MK-48 Mod3/DP-48
发射管单元数
双联装x8
双联装x8
双联装x8
MK-48 Mod3：双联装RIM-7P发射管x3
DP-48：四联装ESSMx3
尺寸(长x宽x高)(m)
2.28x1.27x4.78
1.73x1.32x4.65
4.77x4.17x4.74
3.66x2.71x4.73
单一发射管尺寸(cm)
61x99x132
发射器含飞弹重量(kg)
RIM-7F/M/P(数量)
15942(16发)
13278(16发)
17648(16发)
MK-48 Mod3：7748(6发)
ESSM(数量)
29976(32发) （未实现）
26428(32发) （未实现）
30890(32发) （未实现）
DP-48：11816(12发)
下甲板控制单元重量(kg)
配合RIM-7F/M/P
814
814
814
476
配合ESSM
408 （未实现）
408 （未实现）
408 （未实现）
476
发射管单元数
四管（四联装单元＊1)
12管（四联装单元＊3）
32管（四联装单元＊8）
尺寸(长x宽x高)(m)
（照上列计算单元数）
1.73x1.32x4.65
3.66x2.71x4.65
4.77x4.17x4.65
发射系统含飞弹重量（kg）
3464
10200
23859
发射系统含飞弹、控制系统重量
3714
10450
24359
